①可适用在-50℃~ -196℃环境温度下，超低温下能保持承压件强度和密封性能。
②截止阀是依靠阀杆压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通，属于强制密封式阀门。
③介质流向有“低进高出”和“高进低出”两种，只许介质单向流动，安装时有方向性。
④结构简单，制造和维修比较方便，工作行程小，启闭时间短。
⑤截止阀非常适合作为切断或调节以及节流使用。
⑥主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。

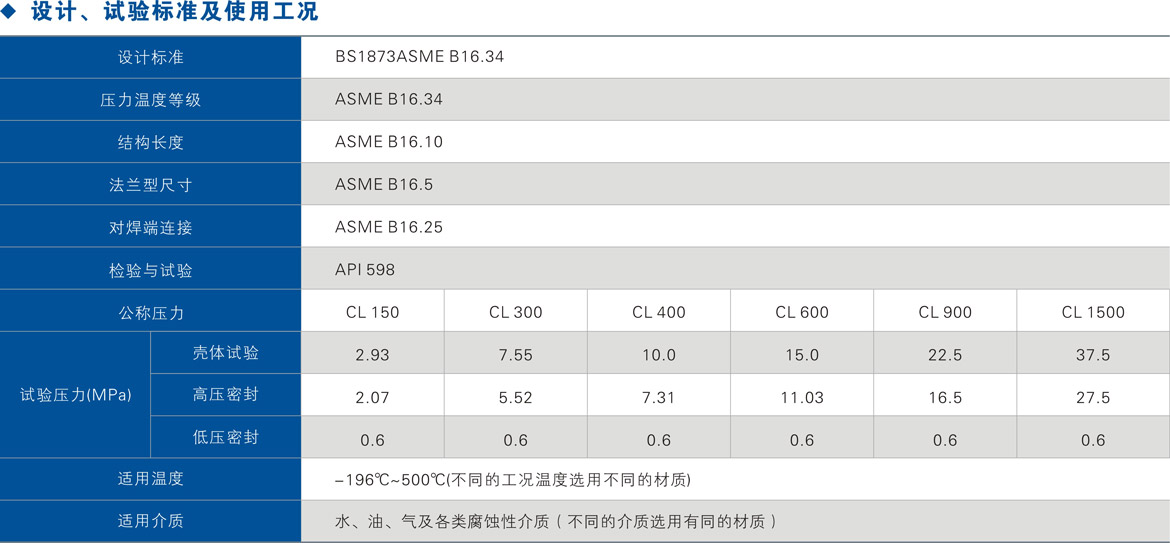

①设计制造按照API 623、GB/T24925
②检验和试验按照API 598
③法兰连接按照ASME B16.5
④对焊端:ASME B16.25
⑤承插焊端: ASME B16.11
⑥结构长度: ASME B16.10
⑦温压等级: ASME B16.34

①阀盖设计：阀盖设计为长颈结构，能隔离低温介质对填料的影响，可防止阀盖密封件的性能降低，也可使阀门启闭灵活;
②启闭件（阀瓣）设计：通常采用锥度密封阀瓣，可根据客户要求和实际工况需要采用平面密封阀瓣，密封面可根据用户要求堆焊金材料或镶嵌非金属材料。
③阀盖中道垫片形式：Class150~Class300截止阀采用不锈钢石墨缠绕垫片;Class600截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片,Class900~Class2500截止阀采用自压密封金属环。
④填料密封：通常采用柔性石墨作为填料材料,可根据用户需求提供PTFE或者复合填料材料。填料与頃料函接触的表面粗粘3度为0.2um,可以保证阀杆与填料接触面接合紧密但是旋转自如,经过精密的机械加工的阀杆密封面粗糙度0.8μm可以保证阀杆可靠的密封。
⑤弹簧加载填料冲击系统：如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。
⑥操作形式：一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。
⑦倒密封设计：我公司提供的所有截止阀都有倒密封设计,通常情况下,碳钢截止阀的阀座设计采用分离式倒密封结构,不锈钢截止阀的倒密封是直接加工或者是焊后加工。当阀门在全开位置时,倒密封的密封面非常可靠。
⑧阀杆设计：采用整体锻造工艺制成,按照标准要求确定最小直径。
⑨阀杆螺母：通常情况下,阀杆螺母材料采用铜合金。可以根据用户要求采用高镍铸铁等材料。对于大口径的截止阀：阀杆螺母和阀杆之间设计有滚动轴承,可以有效减小截止阀的开启力矩使阀门可以轻松开关。
