明杆弹性座封闸阀

产品的设计制造符合中国国家标准GB/T12232,利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，可广泛用于自来水、污水、建筑、石油、化工等领域。

在线咨询

①利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果。。
②形体简单, 结构长度短，制造工艺性好，适用范围广。
③流体阻力小，启闭力矩小,开闭较省力。
④介质流向不受限制 , 不扰流、不降低压力。

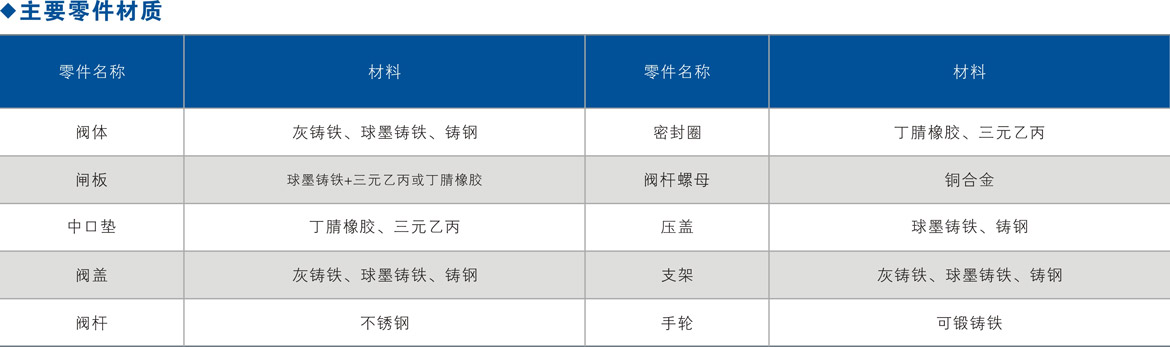

⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。

①弹性阀座闸阀设计制造按照GB/T12232、GB/T12224
②检验和试验按照GB/T 13927、GB/T26480
③法兰连接按照GB/T17241.6
④结构长度: GB/T12221
⑤温压等级:GB/T17241.6

①阀体和阀盖连接形式：采用螺栓连接接阀盖。
②闸板设计：闸板采用球墨铸铁件外全覆无毒丁晴橡胶或者三元乙丙橡胶。
③密封结构：整个阀门的密封主要依靠橡胶闸板与阀体接触，通过橡胶因受力而产生的压缩变形达到密封效果，密封可靠，可实现零泄漏。
④弹簧加载填料冲击系统：如果客户要求,可采用弹簧加载填料沖击系统提高填料密封的持久性和可靠性。
⑤橡胶结构：阀门启闭过程中全靠橡胶压缩变形密封，摩擦系数很小，力矩小操作轻便，使用寿命长、无污染、耐腐蚀。
⑥操作形式：一般情况下采用手轮驱动或者齿轮传动方式,可根据用户需要采用链轮传动或者电装驱动。

法兰尺寸请点击查看
