贯流式止回阀

产品设计制造标准符合GB/T21387、GB/T12224。产品是一种依靠介质本身的力量自动启闭的阀门,主要作用是用于阻止介质的倒流,避免发生事故,仅支持垂直管道安装使用。

在线咨询

①贯流式止回阀又称贯流式单向阀或贯流式逆止阀,启闭件随着介质流动方向的改变做垂直启闭,贯流式止回阀的作为主要是用于阻止介质的倒流。

②贯流式止回阀属于自动阀类,只允许垂直管道安装使用。

③内设流线型导流架,具有低流阻、静音等特点,适用于底噪工况。

④主体材料、内件材料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合

⑤主要用于石油、化工、制药、化肥、电力等管路上。

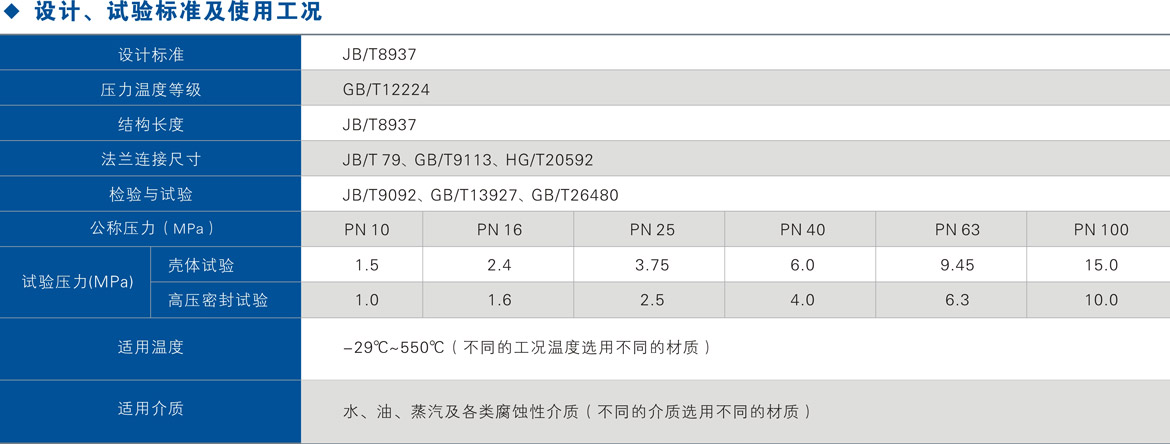

①铸钢贯流式止回阀设计制造按照GB/T21387GB/T12224

②锻钢贯流式止回阀设计制造按照:JB/T 7746

③检验和试验按照GB/T 13927GB/T26480

④法兰连接按照GB/T79HG/T20592GB/T9113

⑤对焊端: GB/T12224

⑥承插焊端: JB/T 7746

⑦结构长度: GB/T21387

⑧温压等级: GB/T12224



①阀体结构形式:阀体采用一体式设计,内部结构为流线型流道,介质不绕流,阀门流阻小,节省能源。

②采用特殊密封结构,无论阀后压力的高低,阀门都关闭严密,密封性能好。克服了一般止回阀在低背压时密封性能差的缺点
③启闭件(阀瓣)设计:阀瓣设计为浮动式,能自动补偿因安装和使用中磨损所引起的误差,保证密封面紧密贴合,提高了密封性能。具有足够的强度和刚度,阀瓣密封面可根据用户要求堆焊金材料或镶嵌非金属材料。

④启闭行程短,并能自动复位无冲击,在较小的流速下,阀门即可全开,关闭时间短。

⑤阀门不受安装位置限制,可以水平、垂直及任意角度安装

⑥操作形式:止回阀根据介质流动情况自动开启或关闭。

⑦吊环设计:大口径的止回阀设计有吊环,方便起吊。
